Hiệu chuẩn máy đo nồng độ cồn là gì?

Tầm quan trọng của việc hiệu chuẩn máy đo nồng độ cồn

Hiệu chuẩn máy đo nồng độ cồn là gì? Đây là câu hỏi được rất nhiều bạn đọc quan tâm khi mà mức phạt vi phạm nồng độ cồn tại Nghị định 100/2019/NĐ-CP và Nghị định 123/2021/NĐ-CP đã tăng rất mạnh so với các quy định cũ. Vậy máy đo nồng độ cồn hoạt động theo nguyên lý nào và cách đọc các thông số máy đo nồng độ cồn được hiểu ra sao thì mời các bạn hãy cùng tham khảo bài viết sau đây của HoaTieu.vn nhé.

Tìm hiểu về hiệu chuẩn máy đo nồng độ cồn

1. Hiệu chuẩn là gì?
2. Nguyên lý hoạt động của máy đo nồng độ cồn
3. Tầm quan trọng của việc hiệu chuẩn máy đo nồng độ cồn
4. Hiệu chuẩn máy độ nồng độ cồn

1. Hiệu chuẩn là gì?

Theo luật Đo lường số 04/2011/QH13 ngày 11 tháng 11 năm 2011, Hiệu chuẩn là hoạt động xác định, thiết lập mối quan hệ giữa giá trị đo của chuẩn đo lường, phương tiện đo với giá trị đo của đại lượng cần đo. Trong đó chuẩn đo lường, phương tiện đo và phép đo được định nghĩa như sau:

• Chuẩn đo lường là phương tiện kỹ thuật để thể hiện, duy trì đơn vị đo của đại lượng đo và được dùng làm chuẩn để so sánh với phương tiện đo hoặc chuẩn đo lường khác.
• Phương tiện đo là phương tiện kỹ thuật để thực hiện phép đo.
• Phép đo là tập hợp những thao tác để xác định giá trị đo của đại lượng cần đo
(Theo Luật Đo lường số 04/2011/QH13 ngày 11 tháng 11 năm 2011)

Theo quy định của Nhà nước thì việc hiệu chuẩn thiết bị đo là không mang tính bắt buộc, và phụ thuộc theo yêu cầu của lãnh đạo hoặc theo tiêu chuẩn chất lượng ISO.

Do không mang tính pháp lý nên bạn có thể lựa chọn hiệu chuẩn hoặc không hiệu chuẩn thiết bị, nhưng để đảm bảo chất lượng cho quy trình sản xuất, sản phẩm và an toàn cho người lao động và người tiêu dùng thì bạn nên thực hiện hiệu chuẩn thiết bị đo của mình.

2. Nguyên lý hoạt động của máy đo nồng độ cồn

Thành phần chính của các loại nước uống có cồn là rượu etylic. Đặc tính của rượu etylic là dễ bị oxi hóa. Có rất nhiều chất oxi hóa có thể tác dụng với rượu nhưng người chọn một chất oxi hóa là crom(VI)oxit CrO3. Đây là một chất oxi hóa rất mạnh, là chất ở dạng kết tinh thành tinh thể màu vàng da cam. Bột oxit CrO3 khi gặp rượu etylic sẽ bị khử thành oxit Cr2O3 là một hợp chất có màu xanh đen.

Các cảnh sát giao thông sử dụng các dụng cụ phân tích rượu etylic có chứa CrO3. Khi tài xế hà hơi thở vào dụng cụ phân tích trên, nếu trong hơi thở có chứa hơi rượu thì hơi rượu sẽ tác dụng với CrO3 và biến thành Cr2O3 có màu xanh đen. Dựa vào sự biến đổi màu sắc mà dụng cụ phân tích sẽ thông báo cho cảnh sát biết được mức độ uống rượu của tài xế.

3. Tầm quan trọng của việc hiệu chuẩn máy đo nồng độ cồn

Tất các các loại máy đo nồng độ cồn đều cần phải được hiệu chuẩn thường xuyên. Hiệu chuẩn là cách duy nhất để đảm bảo thiết bị đo khí của bạn đang hoạt động trong những thông số tiêu chuẩn đã công bố. Các thành phần bên trong để máy đo nồng độ cồn đo được BAC (nồng độ cồn trong máu) một cách chính xác. Khi hiệu chuẩn, ở tất cả các cấp độ vấn đề mà thiết bị gặp phải đều có thể phát hiện được.

4. Hiệu chuẩn máy độ nồng độ cồn

1. Phạm vi áp dụng Hiệu chuẩn máy đo nồng độ cồn

Văn bản kỹ thuật này quy định quy trình hiệu chuẩn ban đầu, hiệu chuẩn định kỳ và hiệu chuẩn sau sửa chữa phương tiện đo hàm lượng cồn trong hơi thở có phạm vi đo (0,000 - 3,000) mg/L, giá trị độ chia 0,001 mg/L và phương tiện đo hàm lượng cồn trong hơi thở có phạm vi đo (0,000 - 0,600) %BAC, giá trị độ chia 0,001 %BAC.

2. Giải thích từ ngữ Hiệu chuẩn máy đo nồng độ cồn

Các từ ngữ trong văn bản này được hiểu như sau:

2.1 Phương tiện đo hàm lượng cồn trong hơi thở là phương tiện đo dùng để xác định hàm lượng cồn trong khí thở.

2.2 Đơn vị đo hàm lượng cồn

- mg/L: Hàm lượng C₂H₅OH tính theo mg có trong 1 lít khí thở.

- %BAC: hàm lượng C₂H₅OH tính theo mg có trong 100 ml máu.

2.3 Khí chuẩn là khí có thành phần C₂H₅OH ổn định với hàm lượng xác định và được cơ quan có thẩm quyền chứng nhận.

2.4 Khí “không” là khí có hàm lượng C₂H₅OH nhỏ hơn giới hạn mà phương tiện đo có thể phát hiện được.

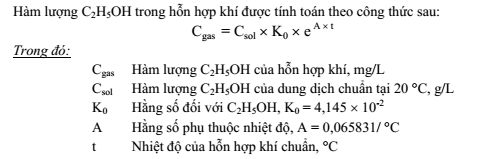

2.5 Hệ thống chuẩn khí ướt là hệ thống thiết bị sử dụng để cung cấp hỗn hợp khí tương tự như hơi thở của con người, hỗn hợp khí có độ ẩm tương đối ít nhất là 90 %RH và nhiệt độ (34 ± 1) °C

3. Các phép Hiệu chuẩn máy đo nồng độ cồn

Phải lần lượt tiến hành các phép kiểm tra ghi trong bảng 1.

TT		Theo điều mục của quy trình	Chế độ hiệu chuẩn
TT	Tên phép hiệu chuẩn		Ban đầu	Định kỳ	Sau sửa chữa
1	Kiểm tra bên ngoài	Mục 7.1	+	+	+
2	Kiểm tra kỹ thuật	Mục 7.2	+	+	+
3	Kiểm tra đo lường 4 Kiểm tra điểm “0” 5 Kiểm tra sai số 6 Kiểm tra độ lặp lại	Mục 7.3 Mục 7.3.1 Mục 7.3.2 Mục 7.3.3	+	+	+

4. Phương tiện Hiệu chuẩn máy đo nồng độ cồn

Phương tiện Hiệu chuẩn máy đo nồng độ cồn được ghi trong bảng 2.

Bảng 2

TT	Tên phương tiện dùng để hiệu chuẩn		Đặc trưng kỹ thuật đo lường cơ bản			Áp dụng cho điều mục của quy trình
(1)	(2)		(3)			i4)
1	Chuân đo lường
1.1	Khí “không”		- Khí nitơ theo tiêu chuẩn TCVN 3286 : 1979 hoặc không khí sạch chứa thành phần C₂H₅OH nhỏ hơn giới hạn mà phương tiện đo có thể phát hiện được.			Mục 7.3.1;
1.2	Khí chuẩn ^(í)		- Có hàm lượng và độ chính xác trong bảng 3			Mục 7.3.2; 7.3.3
1.3	Dung dịch trắng (blank)		- Nước cất 2 lần hoặc nước siêu sạch theo tiêu chuẩn TCVN 4851 : 1989 hoặc ISO 3696 : 1987.			Mục 7.3.1;
1.4	Dung dịch chuẩn c2h5oh ^		- Có hàm lượng và độ chính xác trong bảng 4			Mục 7.3.2; 7.3.3
1.5	Hệ thống chuẩn khí ướt		- Độ ổn định ± 0,1 °C tại 34,0 °C			Mục 7.3;
2	Phương tiện khác
2.1	Bộ điều chỉnh lưu lượng khí		- Lưu lượng: (0 + 20,0) L/ph. - Giá trị độ chia: 0,5 L/ph			Mục 7.3;
2.2	Thiết bị đo nhiệt độ		- Phạm vi đo: (0 ^ 50) °C - Độ chính xác: ± 0,05 °C
2.3	Phương tiện đo nhiệt độ và độ ẩm môi trường		- Nhiệt độ: (0 ^ 50) ^oC; Giá trị độ chia: 1 ^oC. - Độ ẩm không khí: (25 ^ 95) %RH; Giá trị độ chia: 1 %RH.			Mục 5
Thành phần khí chuẩn		Giá trị hàm lượng			Sai số tương đối
		%BAC		mg/L
C2H5OH và N2		0,010 - 0,060		0,050 - 0,300	± 2 %
		0,060 - 0,080		0,300 - 0,400	± 2 %
		0,080 - 0,600		0,400 - 3,000	± 2 %

⁽**⁾ Bảng 4

Thành phần dung dịch chuẩn	Giá trị hàm lượng C₂H₅OH tại 20 °C (g/L)	Sai số tương đối
C₂H₅OH và nước	0,1287 - 0,7719	± 2 %
	0,7719 - 1,0292	± 2 %
	1,0292 - 5,000	± 2 %

5. Điều kiện Hiệu chuẩn máy đo nồng độ cồn

Khi tiến hành Hiệu chuẩn máy đo nồng độ cồn, phải đảm bảo các điều kiện môi trường sau:

- Nhiệt độ: (25 ± 3) ^oC;

- Độ ẩm không khí: đến 90 %RH;

- Áp suất khí quyển: (860 + 1060) hPa;

- Có hệ thống thoát khí;

- Không có các loại hơi, các loại khí có khả năng ăn mòn cũng như các chất dễ gây cháy, nổ.

Chuẩn bị Hiệu chuẩn máy đo nồng độ cồn

Trước khi tiến hành Hiệu chuẩn máy đo nồng độ cồn phải thực hiện các công việc chuẩn bị sau đây: - Đối với trường hợp tiến hành theo phương pháp khí khô:

+ Chọn khí “không” và khí chuấn theo mục 4;

+ Đặt bình khí “không” và khí chuấn trong phòng hiệu chuẩn ít nhất 6 h đối với bình có dung tích nhỏ hơn 40 L và ít nhất 16 h đối với bình có dung tích từ 40 L trở lên.

Đối với trường hợp tiến hành theo phương pháp khí ướt:

+ Chọn dung dịch trắng “blank” và dung dịch chuấn C₂H₅OH theo mục 4;

+ Đổ dung dịch trắng “blank” và dung dịch chuấn C₂H₅OH vào hệ thống chuấn khí ướt

+ Làm ấm dung dịch chuấn dùng đế hiệu chuẩn và đợi đến khi nhiệt độ dung dịch chuấn ổn định tại (34 ± 0,1) °C, sau đó tiến hành hiệu chuẩn.

8 Trước khi tiến hành hiệu chuẩn, phương tiện đo hàm lượng cồn trong hơi thở phải được đặt trong phòng hiệu chuẩn ít nhất 4 h.

7. Tiến hành Hiệu chuẩn máy đo nồng độ cồn

7.1 Kiêm tra bên ngoài

Phải kiếm tra bên ngoài theo các yêu cầu sau:

Kiếm tra bằng mắt đế xác định sự phù hợp của phương tiện đo hàm lượng cồn trong hơi thở với các yêu cầu quy định trong tài liệu kỹ thuật về hình dáng, kích thước, hiến thị, nguồn điện sử dụng, nhãn hiệu và phụ kiện kèm theo.

7.2 Kiêm tra kỹ thuật

Kiếm tra trạng thái hoạt động bình thường của phương tiện đo hàm lượng cồn trong hơi thở theo tài liệu kỹ thuật.

7.3 Kiêm tra đo lường

Phương tiện đo hàm lượng cồn trong hơi thở được kiếm tra đo lường theo trình tự nội dung và yêu cầu sau đây:

7.3.1 Kiếm tra điếm “0”

- Dùng phương tiện cần kiếm định đo 3 lần liên tiếp khí “không” với trường hợp tiến hành theo phương pháp khí khô hoặc dung dịch trắng với trường hợp tiến hành theo phương pháp khí ướt. Ghi kết quả vào biên bản kiếm định ở phụ lục.

- Sai số tuyệt đối cho phép: ± 0,005 mg/L hoặc ± 0,002 %BAC

7.3.2 Kiếm tra sai số

Sai số của phương tiện đo phải được xác định riêng rẽ với ít nhất 2 giá trị hàm lượng khí chuấn như trong bảng 3 (đối với trường hợp sử dụng khí khô) hoặc

giá trị hàm lượng dung dịch chuẩn như trong bảng 4 (đối với trường hợp sử dụng khí ướt).

- Dùng phương tiện cần kiểm định đo 3 lần liên tiếp. Ghi kết quả đo được vào biên bản ở phụ lục.

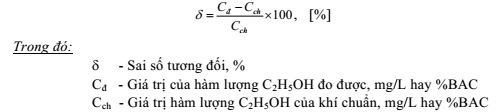

Sai số được tính theo công thức sau:

- Sai số ỗ không được lớn hơn sai số cho phép trong bảng 5

Bảng 5

Phạm vi đo	Kiểm định ban đầu	Kiểm định định kỳ
< 0,400 mg/L hoặc 0,080 %BAC	0,020 mg/L hoặc 0,004 %BAC	0,032 mg/L hoặc 0,006 %BAC
(0,400 - 1,000) mg/L hoặc (0,080 - 0,200) %BAC	5 % giá trị đo	8 % giá trị đo
(1,000 - 2,000) mg/L hoặc (0,200 - 0,400) %BAC	10 % giá trị đo	15 % giá trị đo
> 2,000 mg/L hoặc 0,400 %BAC	20 % giá trị đo	30 giá trị đo

7.3.3 Kiểm tra độ lặp lại.

- Chọn một giá trị hàm lượng khí chuẩn nêu trong bảng 3 (đối với trường hợp sử

dụng khí khô) hoặc một giá trị dung dịch chuẩn như trong bảng 4 (đối với trường hợp sử dụng khí ướt) để tiến hành kiểm tra độ ổn định theo thời gian.

- Dùng phương tiện cần kiểm định đo 5 lần liên tiếp hàm lượng khí chuẩn đã chọn. Ghi kết quả vào biên bản kiểm định ở phụ lục.

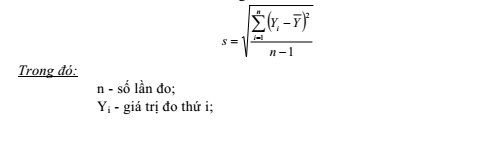

Độ lệch chuẩn s được tính theo công thức sau:

Y - giá trị đo trung bình.

Độ lệch chuẩn không được lớn hơn 1/3 sai số lớn nhất cho phép.

8. Xử lý chung

a. Phương tiện đo hàm lượng cồn trong hơi thở sau khi hiệu chuẩn nếu đạt các yêu cầu quy định theo quy trình hiệu chuẩn này được được cấp chứng chỉ hiệu chuẩn (tem hiệu chuẩn, dấu hiệu chuẩn, giấy chứng nhận hiệu chuẩn ...) theo quy định.

b. Nếu phương tiện đo hàm lượng cồn trong hơi thở sau khi hiệu chuẩn nếu không đạt một trong các yêu cầu quy định của quy trình hiệu chuẩn này thì không cấp chứng chỉ hiệu chuẩn mới và xóa dấu hiệu chuẩn cũ (nếu có).

c. Chu kỳ hiệu chuẩn phương tiện đo hàm lượng cồn trong hơi thở là: 01 năm
