PowerPoint Công nghệ 8 Bài 4: Bản vẽ lắp

Giáo án PowerPoint Công nghệ 8 Bài 4: Bản vẽ lắp trong bài viết của Hoatieu là mẫu giáo án Công nghệ 8 sách Kết nối tri thức được trình bày ở dạng file Word và PPT, rất thuận tiện cho các thầy cô tham khảo và chỉnh sửa. Sau đây là nội dung chi tiết giáo án Công nghệ 8 Bài 4: Bản vẽ lắp, mời các thầy cô cùng tham khảo và tải về sử dụng.

Kế hoạch bài dạy Công nghệ 8 Kết nối tri thức Bài 4

Bài giảng PowerPoint Công nghệ 8 Kết nối tri thức Bài 4

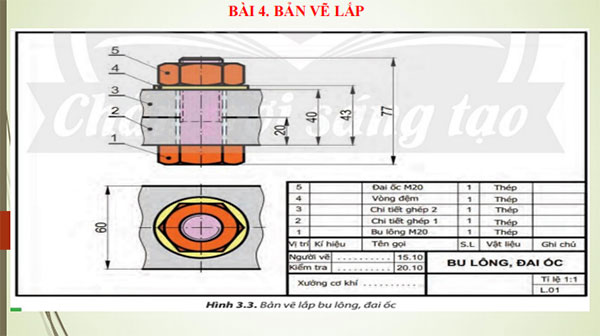

BÀI 4. BẢN VẼ LẮP

I. MỤC TIÊU BÀI HỌC:

1. Kiến thức

- Đọc được bản vẽ bản vẽ lắp đơn giản.

2. Năng lực

2.1. Năng lực công nghệ

- Nhận thức công nghệ: Nhận biết được bản vẽ lắp. Nhận biết được quy trình đọc được bản vẽ bản vẽ lắp.

- Giao tiếp công nghệ: Đọc được bản vẽ bản vẽ lắp đơn giản.

- Đánh giá công nghệ: Đưa ra được nhận xét, đánh giá các bước trong quy trình đọc bản vẽ bản vẽ lắp

2.2. Năng lực chung

- Năng lực tự chủ, tự học.

- Năng lực giao tiếp và hợp tác: Biết sử dụng thông tin để trình bày, thảo luận các vấn đề liên quan đến bản vẽ lắp, lắng nghe và phản hồi tích cực trong quá trình hoạt động nhóm

- Năng lực giải quyết vấn đề: Giải quyết được các tình huống đặt ra có liên quan đến bản vẽ lắp.

3. Phẩm chất

- Chăm chỉ: Có ý thức vận dụng kiến thức và kỹ năng bản vẽ lắp đã học vào thực tiễn cuộc sống.

- Trách nhiệm: Tích cực trong các hoạt động.

II. THIẾT BỊ DẠY HỌC VÀ HỌC LIỆU

1. Chuẩn bị của giáo viên

- Giấy A4. Phiếu học tập. Ảnh, power point.

2. Chuẩn bị của HS

- Dụng cụ học tập phục vụ cho quá trình hoạt động nhóm

- Học bài cũ. Đọc trước bài mới.

- Bản vẽ bản vẽ lắp

III. TIẾN TRÌNH DẠY HỌC

Hoạt động 1: Giới thiệu bài mới (4’)

a. Mục tiêu: Khơi gợi nhu cầu tìm hiểu về bản vẽ lắp.

b. Nội dung: HS trả lời câu hỏi

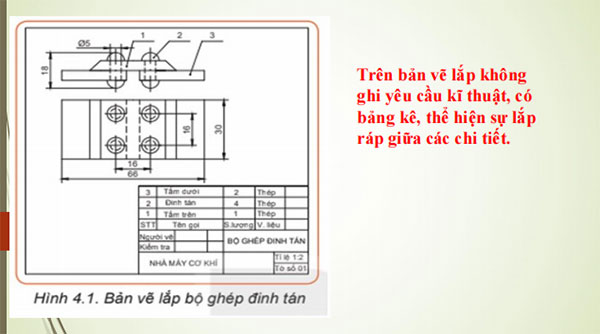

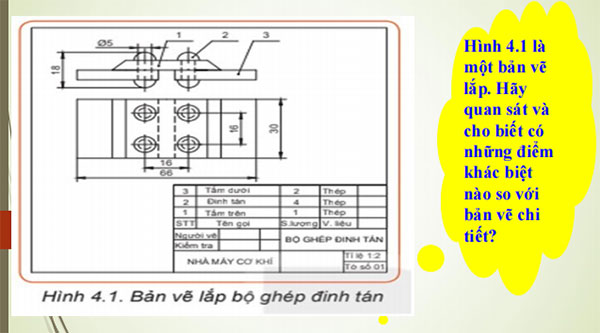

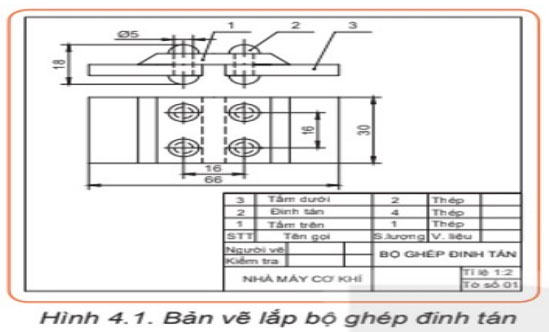

Hình 4.1 là một bản vẽ lắp. Hãy quan sát và cho biết có những điểm khác biệt nào so với bản vẽ chi tiết?

c. Sản phẩm

Trên bản vẽ lắp không ghi yêu cầu kĩ thuật, có bảng kê, thể hiện sự lắp ráp giữa các chi tiết.

d. Tổ chức hoạt động

Chuyển giao nhiệm vụ

GV yêu cầu HS quan sát và thảo luận trao đổi nhóm cặp bàn, trả lời câu hỏi

trên trong thời gian 1 phút.

HS quan sát và tiếp nhận nhiệm vụ.

Thực hiện nhiệm vụ

HS quan sát, trao đổi nhóm cặp bàn, trả lời câu hỏi.

Báo cáo, thảo luận

GV yêu cầu đại diện nhóm trình bày, nhóm khác nhận xét và bổ sung.

Đại diện nhóm trình bày, nhóm khác nhận xét và bổ sung.

Kết luận và nhận định

GV nhận xét trình bày của HS.

GV chốt lại kiến thức.

GV vào bài mới: Thế nào là bản vẽ lắp? Để đọc được các bản vẽ lắp đó cần theo quy trình nào? Để tìm hiểu nội dung trên thì chúng ta vào bài hôm nay.

HS định hình nhiệm vụ học tập.

Hoạt động 2: Hình thành kiến thức mới

Hoạt động 2.1. Tìm hiểu về nội dung bản vẽ lắp (10’)

a. Mục tiêu: Nêu được khái niệm bản vẽ lắp. Trình bày được nội dung của bản vẽ lắp

b. Nội dung: HS trả lời được câu hỏi

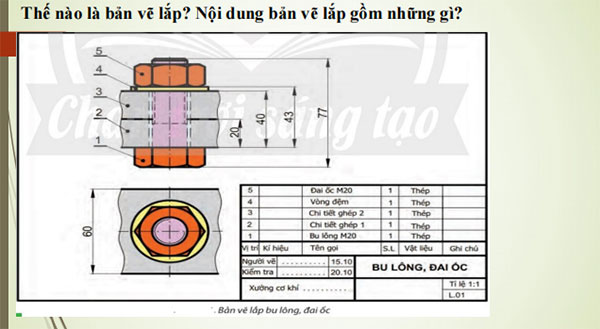

Thế nào là bản vẽ lắp? Nội dung bản vẽ lắp gồm những gì?

c. Sản phẩm: Báo cáo hoạt động nhóm và trả lời câu hỏi

- Bản vẽ lắp là tài liệu kỹ thuật thể hiện một sản phẩm gồm nhiều chi tiết lắp ráp tạo thành

- Bản vẽ lắp có nội dung:

+ Hình biểu diễn: gồm các hình chiếu, hình cắt diễn tả hình dạng, kết cấu và vị trí các chi tiết trong sản phẩm.

+ Kích thước: gồm kích thước chung (dài, rộng, cao) của sản phẩm; kích thước lắp ráp giữa các chi tiết, kích thước xác định vị trí giữa các chi tiết,...

+ Khung tên: tên sản phẩm, tỉ lệ, kí hiệu bản vẽ, tên người thiết kế, nơi thiết kế, ...

+ Bảng kê: gồm số thứ tự, tên gọi chi tiết, số lượng, vật liệu

d. Tổ chức hoạt động
