PowerPoint Tin học 10 Bài 5: Dữ liệu logic

Sản phẩm dự kiến

Hoạt động của giáo viên và học sinh

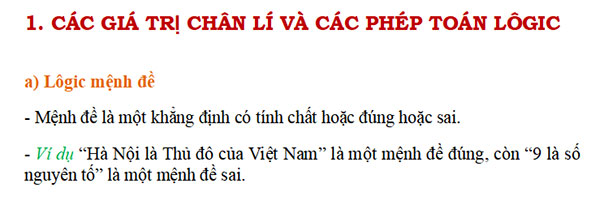

1. CÁC GIÁ TRỊ CHÂN LÍ VÀ CÁC PHÉP TOÁN LÔGIC

a) Lôgic mệnh đề

- Mệnh đề là một khẳng định có tính chất hoặc đúng hoặc sai.

- Ví dụ “Hà Nội là Thủ đô của Việt Nam” là một mệnh đề đúng, còn “9 là số nguyên tố” là một mệnh đề sai.

- Giá trị “Đúng” hay “Sai” chính là giá trị chân lí của mệnh đề mà nó thể hiện. Các giá trị đó thường được gọi là các giá trị logic. Các đại lượng chỉ nhận một trong hai giá trị “Đúng” hoặc “Sai” được gọi là đại lượng logic.

- Ví dụ: Trong toán học “3>5” là mệnh đề sai; “2 x 3 = 6” là mệnh đề đúng.

- Trong các ngôn ngữ lập trình, các biến hay các hàm cũng có thể mang giá trị lôgic.

b) Các phép toán lôgic cơ bản

- AND (phép hội, còn gọi là phép nhân lôgic, được kí hiệu bởi dấu ˄), OR (phép tuyển, còn gọi là phép cộng lôgic được kí hiệu bởi dấu ˅), NOT (phép phủ định, được kí hiệu bởi dấu gạch ngang trên đầu đối tượng phủ định).

- Giá trị lôgic của mệnh đề là kết quả của các phép toán được cho trong Bảng 5.2:

- Biểu thức lôgic là một dãy các đại lượng lôgic được nối với nhau bằng các phép toán lôgic, có thể có dấu ngoặc để chỉ định thứ tự ưu tiên thực hiện các phép toán.

- Ví dụ:

+ p ˄ (q ˅ r).

+ Tập hợp tất cả các điểm có tọa độ (x, y) thỏa mãn (|x| ≤ 1) ˄ (|y| ≤ 1) là hình vuông trong mặt phẳng tọa độ có các cạnh song song với các trục tọa độ, các cạnh giao với trục tung ở các tung độ 1 và -1 và với trục hoành độ 1 và -1 (Hình 5.2).

- Trong một biểu thức lôgic, phép toán đặt trong dấu ngoặc có độ ưu tiên cao nhất. Nếu không có dấu ngoặc thì phép phủ định được thực hiện trước.

- Các phép toán lôgic ˄ và ˅ có độ ưu tiên ngang nhau, được thực hiện tuần tự từ trái sang phải.

- Các phép toán lôgic cũng được mở rộng cho các dãy bit. Ví dụ, phép cộng lôgic 2 byte sẽ cộng từng cặp bit tương ứng của 2 byte đó như trong ví dụ Hình5.3.

Ghi nhớ:

● Các giá trị logic gồm “Đúng” và “Sai”, được thể hiện tương ứng bởi 1 và 0 trong đại số lôgic.

● p AND q chỉ đúng khi cả p và q đều đúng.

● p OR q là đúng khi ít nhất một trong p hoặc q đúng.

● NOT p cho giá trị đúng nếu p sai và cho giá trị sai nếu p đúng.

*‌ ‌Bước‌ ‌1:‌ ‌Chuyển‌ ‌giao‌ ‌nhiệm‌ ‌vụ:‌ ‌

GV: Nêu đặt câu hỏi

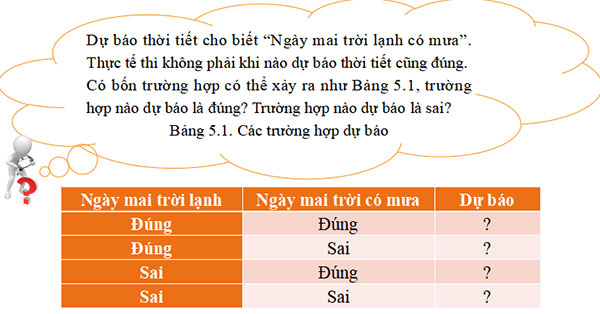

Dự báo thời tiết cho biết “Ngày mai trời lạnh có mưa”. Thực tế thì không phải khi nào dự báo thời tiết cũng đúng. Có bốn trường hợp có thể xảy ra như Bảng 5.1, trường hợp nào dự báo là đúng? Trường hợp nào dự báo là sai?

Bảng 5.1. Các trường hợp dự báo

HS: Thảo luận, trả lời

Dự báo chỉ đúng khi ngày mai trời lạnh là đúng và có mưa cũng là đúng. Như vậy chỉ trường hợp thứ nhất là đúng, còn tát cả các trường hợp khác đếu sai.

*‌ ‌Bước‌ ‌2:‌ ‌Thực‌ ‌hiện‌ ‌nhiệm‌ ‌vụ:‌ ‌ ‌

‌+‌ ‌HS:‌ ‌Suy‌ ‌nghĩ,‌ ‌tham‌ ‌khảo‌ ‌sgk‌ ‌trả‌ ‌lời‌ ‌câu‌ ‌hỏi‌ ‌

+‌ ‌GV:‌ ‌quan‌ ‌sát‌ ‌và‌ ‌trợ‌ ‌giúp‌ ‌các‌ ‌cặp.‌ ‌ ‌

*‌ ‌Bước‌ ‌3:‌ ‌Báo‌ ‌cáo,‌ ‌thảo‌ ‌luận:‌ ‌ ‌

+‌ ‌HS:‌ ‌Lắng‌ ‌nghe,‌ ‌ghi‌ ‌chú,‌ ‌một‌ ‌HS‌ ‌phát‌ ‌

biểu‌ ‌lại‌ ‌các‌ ‌tính‌ ‌chất.‌ ‌ ‌

+‌ ‌Các‌ ‌nhóm‌ ‌nhận‌ ‌xét,‌ ‌bổ‌ ‌sung‌ ‌cho‌ ‌nhau.‌ ‌ ‌

*‌ ‌Bước‌ ‌4:‌ ‌Kết‌ ‌luận,‌ ‌nhận‌ ‌định:‌ ‌‌GV‌ ‌chính‌ ‌xác‌ ‌hóa‌ ‌và‌ ‌gọi‌ ‌1‌ ‌học‌ ‌sinh‌ ‌nhắc‌ ‌lại‌ ‌kiến‌ ‌thức‌ ‌

Câu hỏi:

1. Cho mệnh đề p là “Hùng khéo tay”, q là “Hùng chăm chỉ”. Em hay diễn giải bằng lời các mệnh đề “p AND NOT q”; “p OR q” và đề xuất một hoàn cảnh thích hợp để phát biểu các mệnh đề đó. Ví dụ, mệnh đề “NOT p” nghĩa là “Hùng không khéo tay”.

2. Cho bảng 5.3 như sau. Phương án nào có kết quả sai?

Bảng 5.3: Giá trị của biểu thức p ˄
