Bảng tra thép 2024

Thép là nguyên liệu cần thiết và thường sử dụng trong xây dựng. Nếu nắm rõ các thông số trong bảng tra diện tích cốt thép thì sẽ đảm bảo cho việc có thể chọn được đúng kích cỡ các cột, cốt thép dọc dầm sao cho phù hợp với yêu cầu, tính chất công việc. Bảng tra thép và diện tích cốt thép mới nhất 2024 mà Hoatieu.vn giới thiệu sau đây sẽ giúp các bạn tra cứu nhanh chóng thông số các loại thép.

1. Cốt thép là gì?

Cốt thép là một loại vật liệu xây dựng có khả năng chịu lực cao, có khả năng chống lại lực kéo của thép với cường độ cao. Do đó dùng cốt thép để chịu lực kéo thay thế cho bê tông. Hiện nay, trong phần lớn công trình xây dựng, cá nhà kiến trúc sư sử dụng cốt thép như một phần vật liệu then chốt và rất quan trọng.

2. Phân loại cốt thép

Cốt thép được phân thành các dạng chính như sau :

  • Dựa theo công nghệ chế tạo được chia thành 2 loại: cốt thép cán nóng (cốt thanh) và sợi kéo nguội (cốt sợi).
  • Dựa theo hình dạng mặt ngoài được chia thành 2 loại: cốt tròn trơn và thép có gờ.
  • Dựa theo điều kiện sử dụng được phân thành 2 loại: cốt thép không căng trước (cốt thông thường) và cốt thép căng trước dùng để tạo ứng lực trước..

3. Diện tích cốt thép là gì?

Diện tích cốt thép là các thông số dùng trong tính toán các cột và các dầm để đặt cốt thép dọc trong xây dựng.

Diện tích cốt thép là tiêu chí để các kỹ sư đề ra các kế hoạch cụ thể, lên danh sách tính toán những gì cần làm. Giúp quá trình thi công diễn ra nhanh chóng thành công và đảm bảo an toàn trong lao động.

Diện tích cốt thép
Diện tích cốt thép

4. Công thức tính diện tích cốt thép sàn

Công thức tích diện tích cốt thép sàn và công thức tính diện tích cốt thép dầm có cách tính như sau:

Cắt dải bản theo phương tính thép có bề rộng 1m: b = 100cm (Phương ngắn cắt Ln; Phương dài cắt Ld)

Giả thiết: a1 = 2 cm; a2 = 2,5cm

Thay vào công thức: ho = hbn – a

Ta được: ho1 = 12 – 2 = 10 (cm); ho2 =12 – 2,5 = 9,5 (cm)

Momen giữa nhịp (kN.m)

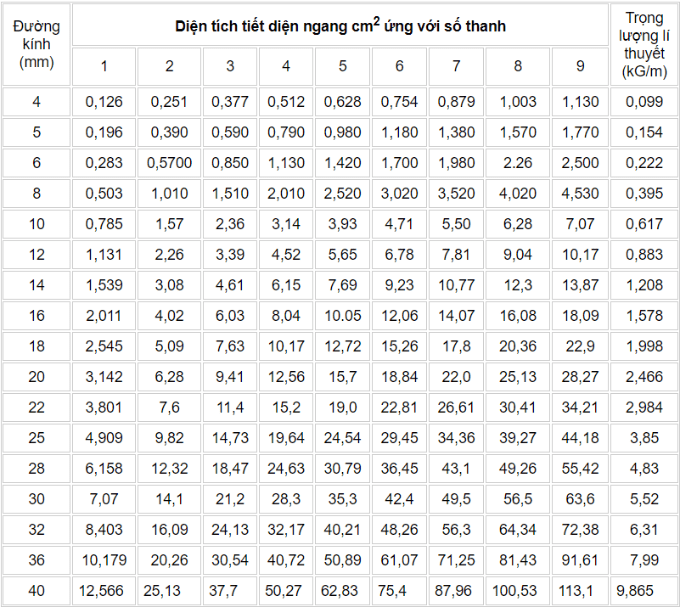

5. Bảng tra diện tích cốt thép cơ bản

Bảng tra diện tích cốt thép là bảng chứa đựng thông tin bao gồm thông số kỹ thuật của đường kính cốt thép dọc dầm phù hợp với diện tích tương xứng. Điều này vô cùng quan trọng vì nó ảnh hưởng đến chất lượng công trình thi công và độ bền của công trình

Bảng tra thép 2021

Một vài lưu ý sau khi đọc bảng tra diện tích cốt thép:

  • Chọn đường kính cốt thép dọc dầm.
  • Đường kính chịu lực của dầm sàn rơi vào khoảng 12-25mm.
  • Có thể chọn đường kính trong dầm lên tới 32mm.
  • Không nên chọn đường kính lớn hơn 1/10 bề rộng dầm.
  • Mỗi dầm không nên chọn đường kính quá 3 loại cho cốt thép chịu lực, các đường kính chênh lệch nhau tối thiểu là 2mm.

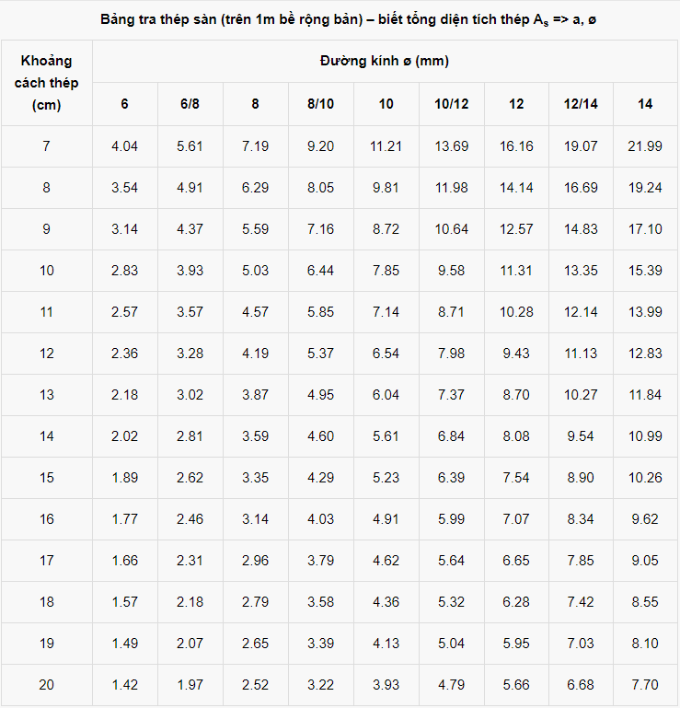

6. Bảng tra diện tích cốt thép sàn

Bảng tra diện tích cốt thép

7. Bảng tra diện tích cốt thép dạng lưới

Cốt thép dưới dạng lưới là sự sắp xếp của các sợi đan xen nhau theo kiểu chữ thập. Sau đó sẽ được hàn lại.

Đối với lưới thép được chế tạo từ các sợi thép trơn thì có đường kính nhỏ nhất là 5mm và lớn nhất là 12mm, các sợi trong một ô lưới không được quá khác biệt kính cỡ nhau hơn 3mm. Đối với sợi thép có gờ thì đường kính nhỏ nhất là 6mm còn lớn nhất là 12 mm.

Bảng tra diện tích cốt thép dạng lưới
Bảng tra diện tích cốt thép dạng lưới

8. Công thức tính trọng lượng của thép

Trọng lượng ( KG ) = 7850 x Chiều dài L x Diện tích mặt cắt ngang (1)

Trong đó:

  • 7850: trọng lượng riêng của thép ( Kg/m3)
  • L: chiều dài của cây thép (m)
  • Diện tích mặt cắt ngang tùy thuộc vào hình dáng và chiều dày cây thép đó ( m2)

Từ công thức trên ta có thể tính được khối lượng của bất kỳ cây thép nào nếu có hình dáng và chiều dài của nó.

9. Bảng tra trọng lượng cốt thép sàn

STTĐường kính (mm)Trọng lượng/1m(kg)Trọng lượng/11.7m(kg)
160.222.60
280.394.62
3100.627.21
4120.8910.39
5141.2114.14
6161.5818.47
7182.0023.37
8202.4728.85
9222.9834.91
10253.8545.08
11284.8356.55
12326.3173.87

10. Bảng tra trọng lượng thép hộp cỡ lớn

Bảng tra trọng lượng thép hộp
Bảng tra trọng lượng thép hộp

11. Bảng tra trọng lượng thép hộp vuông, hộp chữ nhật mạ kẽm

Bảng trọng lượng ống thép vuông, chữ hộp mạ kẽm
Bảng trọng lượng ống thép vuông, chữ hộp mạ kẽm

12. Bảng tra trọng lượng thép cừ Larsen

Bảng tra trọng lượng thép cừ Larsen
Bảng tra trọng lượng thép cừ Larsen

Trên đây là những thông tin về bảng tra diện tích cốt thép. Việc nắm được các thông số trong bảng tra diện tích cốt thép sẽ làm đơn giản hóa quá trình thiết kế, thi công các công trình. Mời các bạn tham khảo thêm về Bảng tra thép hình I, H, U, V, L 2024 và các thông tin hữu ích khác trên chuyên mục Tài liệu của HoaTieu.vn.
