Đề thi Công nghệ 10 giữa học kì 2

Câu 1. Hình chiếu trục đo có mấy thông số cơ bản?

A. 1
B. 2
C. 3
D. 4

Câu 2. Trên hình chiếu trục đo, hệ số biến dạng theo trục O’x’ là:

A. p
B. q
C. r
D. p, q, r

Câu 3. Trên hình chiếu trục đo, hệ số biến dạng theo trục O’y’ là:

A. p
B. q
C. r
D. p, q, r

Câu 4. Hẹ số biến dạng của hình chiếu trục đo vuông góc đều là:

A. p = q = r ≠ 1
B. p = q = r = 1
C. p = r = 0,5; q = 1
D. p = r = 1; q = 0,5

Câu 5. Người ta vẽ hình chiếu trục đo của đường tròn nằm trên mặt phẳng song song với mặt tọa độ theo mấy bước?

A. 1
B. 2
C. 3
D. 4

Câu 6. Bước 1 của quy trình vẽ hình chiếu trục đo là gì?

A. Gắn hệ trục tọa độ
B. Vẽ hình chiếu trục đo hình hộp bao ngoài
C. Vẽ các thành phần
D. Tẩy xóa nét thừa, tô đậm

Câu 7. Bước 3 của quy trình vẽ hình chiếu trục đo là gì?

A. Gắn hệ trục tọa độ
B. Vẽ hình chiếu trục đo hình hộp bao ngoài
C. Vẽ các thành phần
D. Tẩy xóa nét thừa, tô đậm

Câu 8. Hình chiếu trục đo xiên góc cân có:

A. mặt phẳng xOz không song song với mặt phẳng p
B. phương chiếu l không vuông góc với mặt phẳng p
C. p = 0,5
D. q = 1

Câu 9. Trên hình chiếu phối cảnh, mặt phẳng hình chiếu là mặt phẳng:

A. Giao giữa mặt phẳng tầm mắt và mặt phẳng thẳng đứng
B. Thẳng đứng
C. Đi qua điểm nhìn
D. Chứa vật thể

Câu 10. Trên hình chiếu phối cảnh, mặt phẳng tầm mắt là mặt phẳng:

A. Giao giữa mặt phẳng tầm mắt và mặt phẳng thẳng đứng
B. Thẳng đứng
C. Đi qua điểm nhìn
D. Chứa vật thể

Câu 11. Trên hình chiếu phối cảnh, đường chân trời là:

A. Giao giữa mặt phẳng tầm mắt và mặt phẳng thẳng đứng
B. Thẳng đứng
C. Đi qua điểm nhìn
D. Chứa vật thể

Câu 12. Thông thường có mấy loại hình chiếu phối cảnh?

A. 1
B. 2
C. 3
D. 4

Câu 13. Ren ngoài có tên gọi khác là:

A. Ren trục
B. Ren trong
C. Ren lỗ
D. Cả 3 đáp án trên

Câu 14. Đối với ren thấy, đường đỉnh ren vẽ bằng nét gì?

A. Nét liền đậm
B. Nét liền mảnh
C. Nét đứt mảnh
D. Vẽ hở bằng nét liền mảnh

Câu 15. Đối với ren thấy, đường chân ren vẽ bằng nét gì?

A. Nét liền đậm
B. Nét liền mảnh
C. Nét đứt mảnh
D. Vẽ hở bằng nét liền mảnh

Câu 16. M là kí hiệu của loại ren nào?

A. Ren hệ mét
B. Ren vuông
C. Ren thang
D. Đáp án khác

Câu 17. Quá trình thiết kế một công trình thường qua mấy giai đoạn?

A. 1
B. 2
C. 3
D. 4

Câu 18. Bản vẽ thiết kế phương án:

A. Các bản vẽ thể hiện ý tưởng người thiết kế.
B. Các bản vẽ thể hiện cấu tạo, kiến trúc, vật liệu.
C. Trình bày cách tổ chức, xây dựng công trình.
D. Cả 3 đáp án trên

Câu 19. Bản vẽ kĩ thuật thi công:

A. Các bản vẽ thể hiện ý tưởng người thiết kế.
B. Các bản vẽ thể hiện cấu tạo, kiến trúc, vật liệu.
C. Trình bày cách tổ chức, xây dựng công trình.
D. Cả 3 đáp án trên

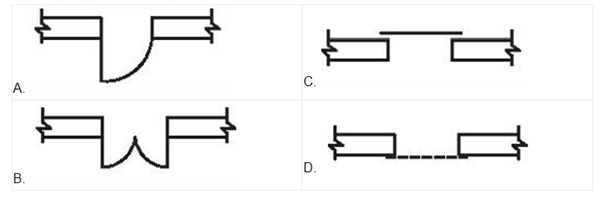

Câu 20. Hãy cho biết trên bản vẽ nhà, đâu là kí hiệu cửa đi đơn 1 cánh?

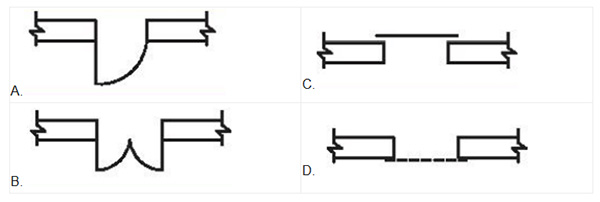

Câu 21. Hãy cho biết trên bản vẽ nhà, đâu là kí hiệu cửa nâng hoặc cửa cuốn?

Câu 22. Một ngôi nhà thường có hình biểu diễn chính nào?

A. Mặt bằng
B. Mặt đứng
C. Mặt cắt
D. Cả 3 đáp án trên

Câu 23. Mặt bằng là gì?

A. Là hình cắt bằng với các mặt phẳng cắt tưởng tượng nằm ngang đi qua cửa sổ.
B. Là hình chiếu vuông góc của ngôi nhà lên mặt phẳng thẳng đứng để thể hiện hình dáng kiến trúc bên ngoài ngôi nhà.
C. Là hình cắt thu được khi dùng mặt phẳng cắt tưởng tượng thẳng đứng cắt qua không gian trống của ngôi nhà.
D. Đáp án khác

Câu 24. Mặt cắt là gì?

A. Là hình cắt bằng với các mặt phẳng cắt tưởng tượng nằm ngang đi qua cửa sổ.
B. Là hình chiếu vuông góc của ngôi nhà lên mặt phẳng thẳng đứng để thể hiện hình dáng kiến trúc bên ngoài ngôi nhà.
C. Là hình cắt thu được khi dùng mặt phẳng cắt tưởng tượng thẳng đứng cắt qua không gian trống của ngôi nhà.
D. Đáp án khác

II. Tự luận

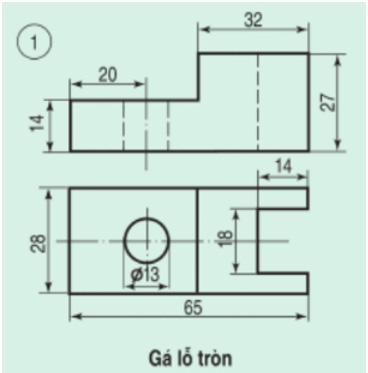

Câu 1 (2 điểm). Vẽ hình chiếu trục đo của gá lỗ tròn:

Câu 2 (2 điểm). Vẽ hình chiếu phối cảnh một điểm tụ của vật thể sau:

Đáp án đề kiểm tra giữa kì 2 môn Công nghệ 10

I. Trắc nghiệm

II. Tự luận

Xem đáp án chi tiết trong file tải về.
