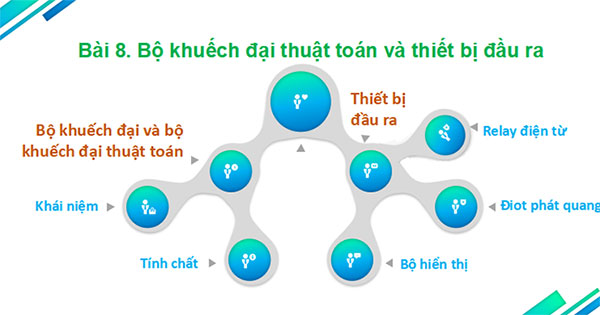

BÀI 8: BỘ KHUẾCH ĐẠI THUẬT TOÁN VÀ THIẾT BỊ ĐẦU RA

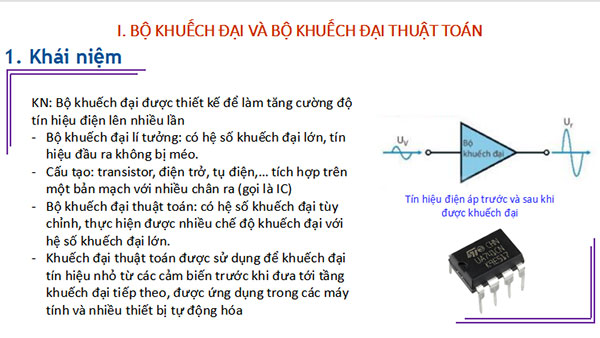

I. BỘ KHUẾCH ĐẠI VÀ BỘ KHUẾCH ĐẠI THUẬT TOÁN

1. Khái niệm

a. Khái niệm: Bộ khuếch đại được thiết kế để làm tăng cường độ tín hiệu điện lên nhiều lần

+ Bộ khuếch đại lí tưởng: có hệ số khuếch đại lớn, tín hiệu đầu ra không bị méo.

+ Cấu tạo: transistor, điện trở, tụ điện,… tích hợp trên một bản mạch với nhiều chân ra (gọi là IC)

+ Bộ khuếch đại thuật toán: có hệ số khuếch đại tùy chỉnh, thực hiện được nhiều chế độ khuếch đại với hệ số khuếch đại lớn.

+ Khuếch đại thuật toán được sử dụng để khuếch đại tín hiệu nhỏ từ các cảm biến trước khi đưa tới tầng khuếch đại tiếp theo, được ứng dụng trong các máy tính và nhiều thiết bị tự động hóa.

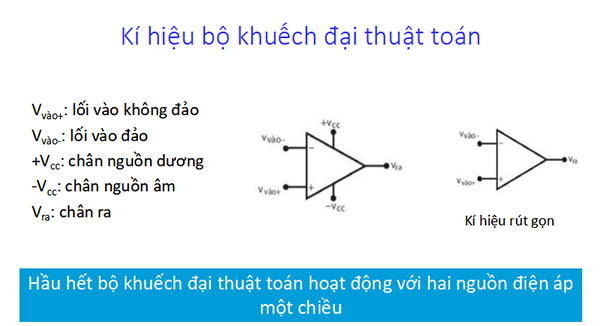

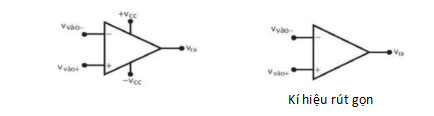

b. Kí hiệu bộ khuếch đại thuật toán

Vvào+: lối vào không đảo

Vvào-: lối vào đảo

+Vcc: chân nguồn dương

-Vcc: chân nguồn âm

Vra: chân ra

+ Hầu hết bộ khuếch đại thuật toán hoạt động với hai nguồn điện áp một chiều.

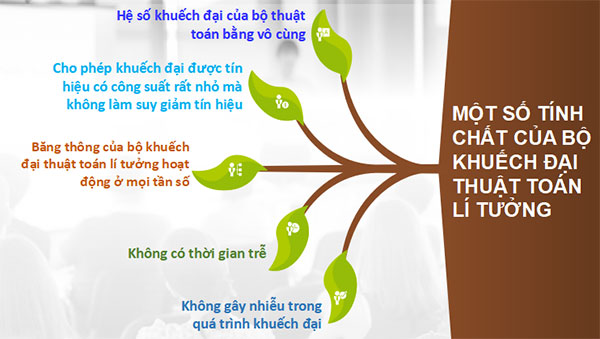

II. MỘT SỐ TÍNH CHẤT CỦA BỘ KHUẾCH ĐẠI THUẬT TOÁN LÍ TƯỞNG

+ Hệ số khuếch đại của bộ thuật toán bằng vô cùng.

+ Cho phép khuếch đại được tín hiệu có công suất rất nhỏ mà không làm suy giảm tín hiệu.

+ Băng thông của bộ khuếch đại thuật toán lí tưởng hoạt động ở mọi tần số

+ Không có thời gian trễ.

+ Không gây nhiễu trong quá trình khuếch đại.

III. THIẾT BỊ ĐẦU RA

1. Relay điện từ

a. Khái niệm

+ Relay điện từ là một công tắc đóng, ngắt hoặc chuyển mạch tải điện bằng lực từ.

+ Quá trình đóng ngắt được thực hiện bằng dòng điện (dòng điều khiển) cỡ vài chục mA.

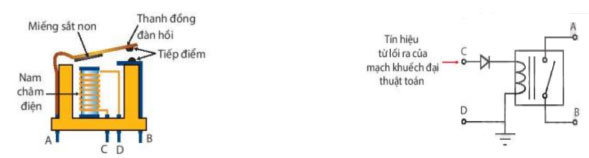

b. Cấu tạo và hoạt động của relay điện từ

- Khi chưa có dòng điều khiển, hai tiếp điểm điện cực tách rời nhau: relay ở trạng thái ngắt mạch.

- Khi có dòng điều khiển, lực từ hút miếng sắt non về phía nó làm các tiếp điểm điện cực tiếp xúc với nhau: relay ở trạng thái đóng mạch

- Điện áp lối ra của bộ khuếch đại thuật toán có thể được sử dụng để cấp dòng điều khiển cho relay: relay chỉ đóng mạch khi điện áp đầu ra của mạch khuếch đại có giá trị dương, nó sẽ ngắt mạch khi điện áp này coa giá trị âm hoặc bằng 0.

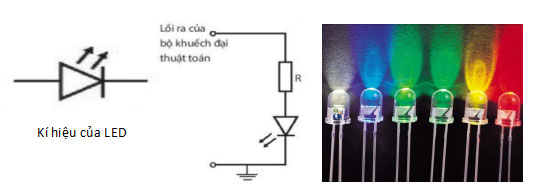

2. Diode phát quang (LED)

LED là linh kiện điện tử biến đổi điện năng thành quang năng với hiệu suất cao.

- LED là một diode bán dẫn, sẽ phát sáng nếu có dòng điện chạy theo chiều thuận.

- LED phù hợp để mắc vào lối ra của bộ khuếch đại thuật toán, tuy nhiên cần phải mắc nối tiếp nó với một điện trở để đảm bảo điện áp hoạt động của nó.

3. Bộ hiển thị

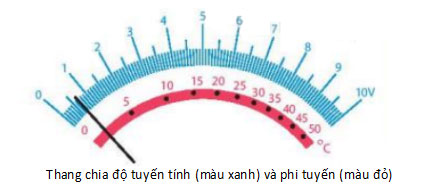

+ Thay vì phải đọc giá trị điện áp rồi quy đổi thành đại lượng cần khảo sát, ta sử dụng bộ hiển thị để hiện thị trực tiếp các giá trị cần đo. Vôn kế chỉ thị kim được mắc trực tiếp vào lối ra của bộ khuệch đại thuật toán có thể được sử dụng làm bộ hiển thị.

+ Đo đại lượng cần khảo sát bằng một thiết bị chuẩn, đồng thời quan sát giá trị góc quay của vôn kế.

+ Ứng với mỗi giá trị đo được bằng máy đo, có một giá trị góc quay tương ứng.

+ Đánh dấu góc quay và ghi lại giá trị tương ứng của đại lượng vừa đo, chúng ta có được vạch chia mới trên thang chia độ của đại lượng cần đo.
